Chèn và định dạng đối tượng tương tác cơ bản - HÌNH VẼ

Để chèn đối tượng hình vẽ, người dùng chọn Chèn => Chọn hình => Chèn hình vẽ . Chương trình sẽ hiển thị danh sách các loại hình vẽ:  Các đường kẻ, Hình chữ nhật, Hình căn bản, Các khối mũi tên, Ký tự công thức, Ngôi sao, Chú thích


Click vào hình muốn vẽ sau đó kéo thả chuột vào vùng soạn thảo.


Avina cung cấp một số định dạng giúp người dùng tùy chỉnh hình vẽ thêm phong phú về kiểu dáng, màu sắc. Để định dạng cho hình vẽ, chọn vào hình vẽ cần định dạng sau đó sang tap định dạng


Kiểu hình vẽ: Trong giao diện định dạng hình vẽ, phần mềm cung cấp một số kiểu dáng cho hình vẽ, người dùng tùy ý lựa chọn theo sở thích:

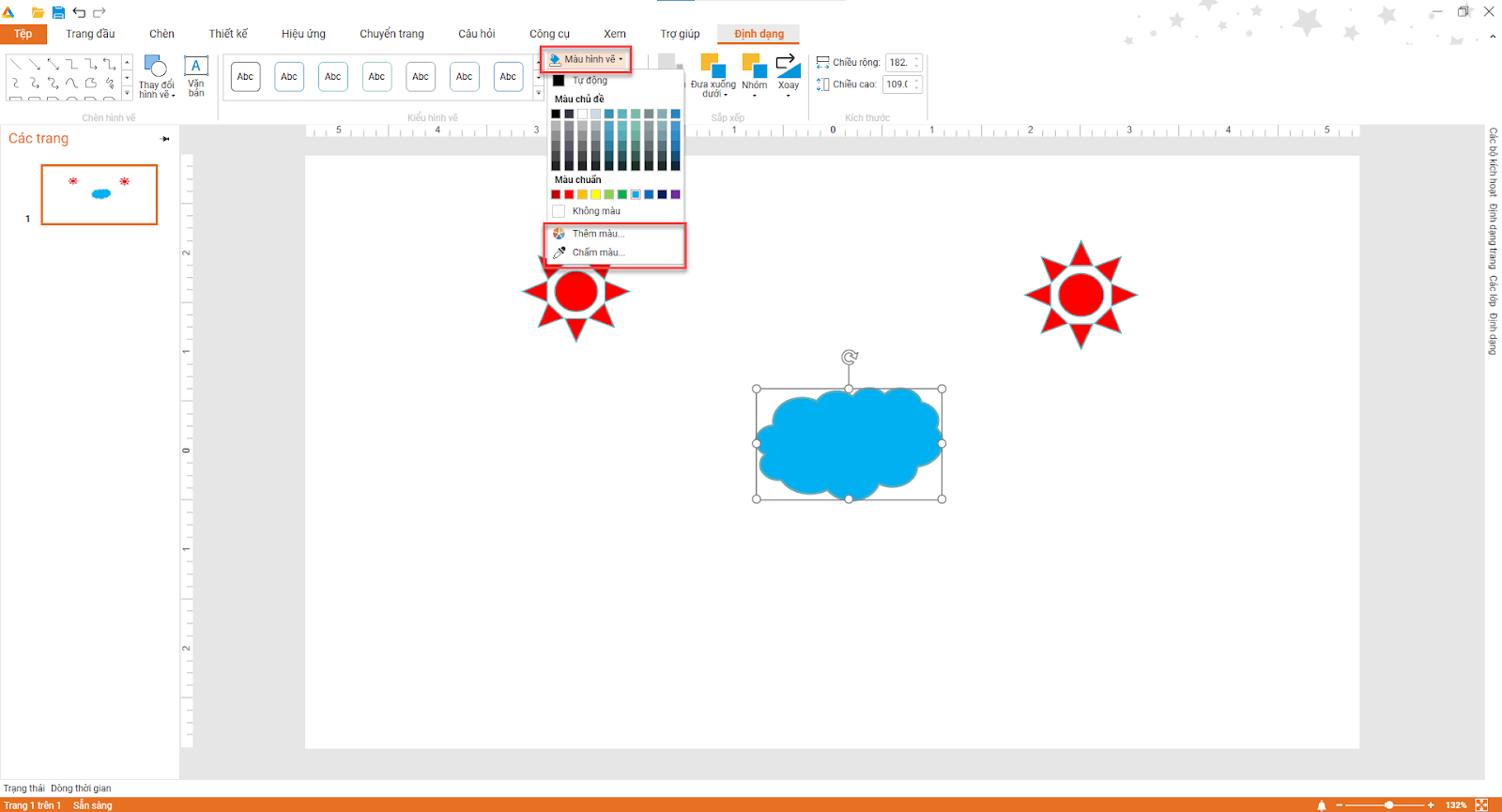

Màu hình vẽ: Trong giao diện định dạng hình vẽ, người dùng có thể thay đổi màu sắc của hình vẽ bằng cách chọn màu hình vẽ, người dùng có thể lựa chọn màu có sẵn trong danh sách, chọn màu khác bằng cách chọn chức năng thêm màu để thêm màu sắc bất kì và phần mềm hoặc chấm màu để lấy màu khi di chuyển chuột đến bất cứ vị trí có màu sắc mong muốn.


Đường hình vẽ: Người dùng có thể thay đổi màu sắc, định dạng đường viền của hình vẽ bằng cách chọn vào chức năng Đường viền. Thao tác đổi màu đường viền tương tự như đổi màu hình vẽ.


Ngoài ra, người dùng thay đổi độ dày – mỏng của đường viền tại chức năng Chiều rộng




Hiệu ứng hình vẽ: Phần mềm cung cấp một số hiệu ứng cho hình vẽ, người dùng tùy ý lựa chọn theo sở thích. Trong giao diện định dạng hình vẽ, chọn Hiệu ứng hình vẽ

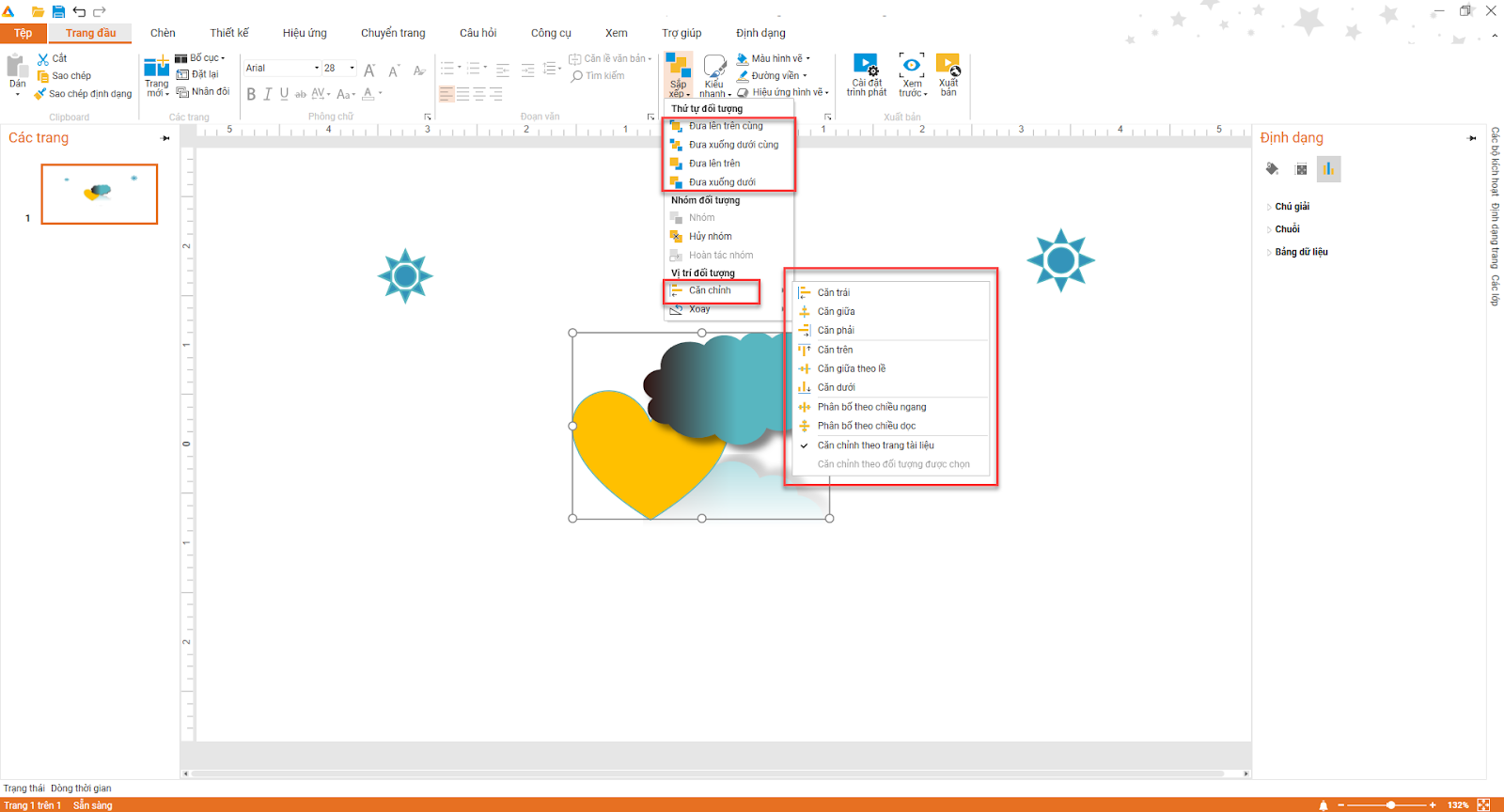

ImageSắp xếp hình vẽ: Người dùng có thể thay đổi vị trí hiển thị của hình vẽ như:

- Đưa lên trên:  Đưa lên trên cùng,  Đưa lên trên

- Đưa xuống dưới:  Đưa xuống dưới cùng, Đưa xuống dưới

- Căn chỉnh: Căn trái, Căn giữa, Căn phải, Căn trên, Căn giữa, Căn dưới, Căn ngang, Căn dọc

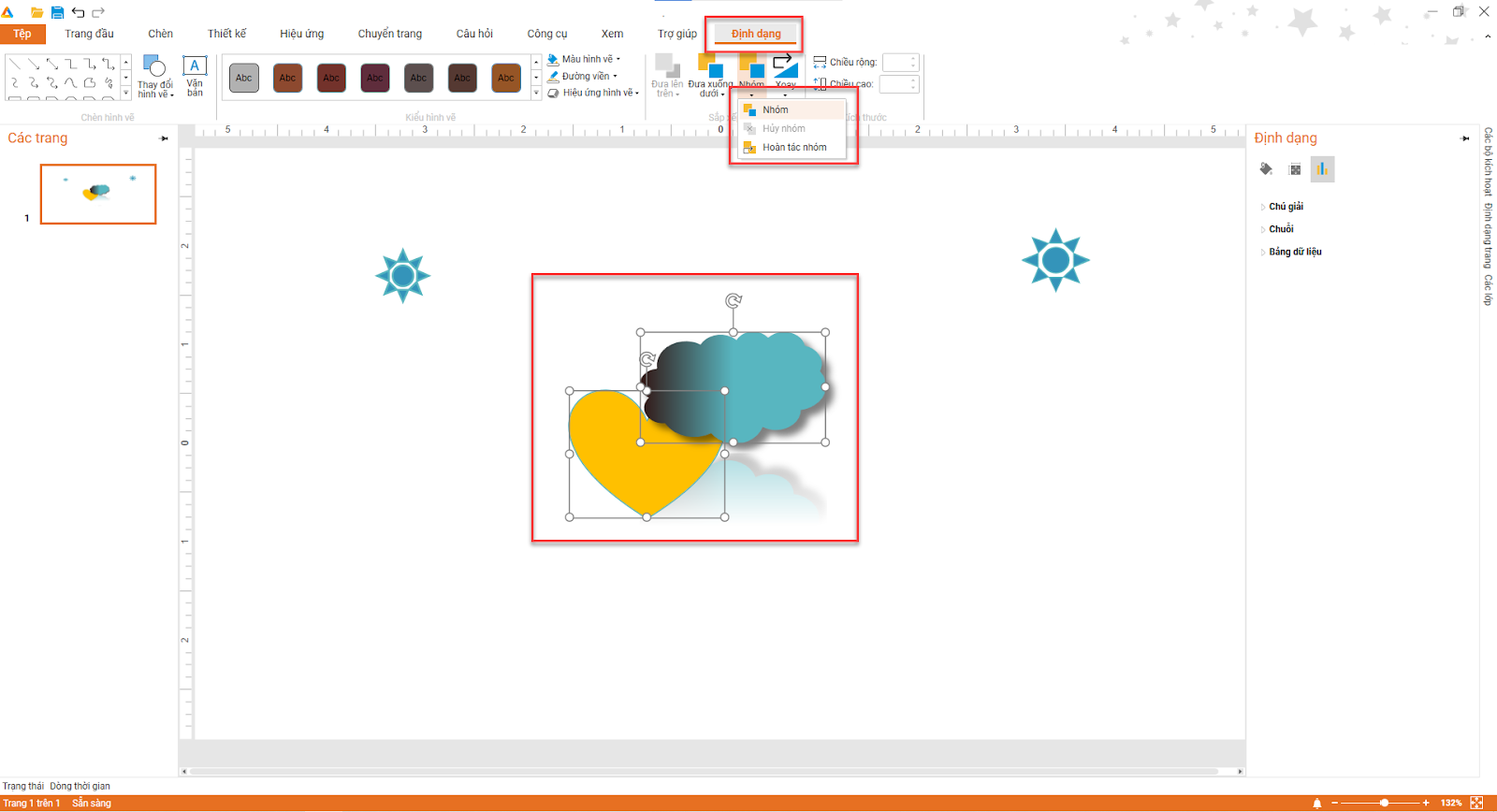

Nhóm: Khi có nhiều hình vẽ trên 1 trang, người dùng có thể gom nhóm hình vẽ lại để tiện cho việc quản lý và di chuyển.

- Nhóm: nhóm các đối tượng lại

- Hủy nhóm: hủy bỏ nhóm các đối tượng

- Hoàn tác nhóm: nhóm lại giống như trước


Xoay:

-  Xoay sang trái 900

- Xoay sang phải 900

- Lật theo chiều dọc

- Lật theo chiều ngang

- Hay tùy chỉnh xoay


Kích thước hình vẽ: Hỗ trợ người dùng thay đổi chiều cao, chiều rộng của hình vẽ. Trong giao diện định dạng, chọn Xoay -> tùy chon xoay để mở bảng định dạng hình vẽ hoặc điều chỉnh ngay giao diện định dạng




Thay đổi hình vẽ: Đối với hình vẽ đã tồn tại, người dùng có thể thay thế bằng hình vẽ khác bằng chức năng thay đổi hình vẽ tại tab [Định dạng], chức năng này giúp thay đổi hình vẽ mà vẫ giữ nguyên những định dạng, tùy chỉnh trước đó.
